Диск размером 13,4 х 14,4 см., оболочка которого с внутренней стороны покрыта фетром с целью защиты магнитного слоя от пыли и механических воздействий. В середине диска находится отверстие, края которого укреплены пластмассой, создавая, таким образом, своеобразное усилительное кольцо. Это отверстие необходимо для того, чтобы центрировать диск и надёжно удерживать его в механизме привода. На диске находится овальный вырез для чтения/записи. Через это отверстие рабочая головка касается поверхности дискеты.
Небольшое отверстие справа от усилительного кольца является индексным. Если его не видно, то просто вращайте диск вручную. В определённом положении индексное отверстие станет видно. Для привода оно служит признаком начала дорожек.
Прямоугольный вырез на краю дискеты предназначен для защиты от записи. Если заклеить этот вырез, то будет невозможно записывать данные на эту дискету.
2. Конструкция дискет 3,5”

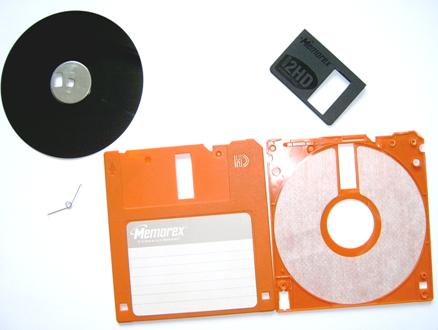

Трёхдюймовый диск помещён в жёсткий конверт, у которого имеется большой открытый вырез для доступа головок чтения/записи, он закрыт металлической или пластмассовой пластинкой.
Один угол дискеты срезан таким образом, сто диск начнёт вращаться только тогда, когда он правильно вставлен в дисковод.
3. Логическое устройство дискет 3,5”
Дискета делится на две области: системная область и область данных. В системной области содержится загрузочная запись, таблица размещения файлов и корневой каталог. Область данных содержит скопированные на дискету данные.
Логическое разбиение дискеты на дорожки и секторы (см.рис.2.1)
Рис.2.1 Логическое разбиение дискеты
