1. Конструкция компакт-диска
Компакт диск представляет собой металлизированный пластмассовый диск диаметром 110мм. И толщиной 1,2мм (см.рис.4.2). На верхнюю сторону диска наносится светоотражающий алюминиевый слой, который покрыт защитным лаком для предотвращения повреждений. В отличие от жёстких дисков, питы (т.е. прожиги) располагаются не на концентрических окружностях, а идут по спирали, причём эта спираль начинается от центра носителя. Ширина Питов составляет 0,6мкм, а расстояние между дорожками 1,6мкм. Диск изготавливается из поликарбоната.

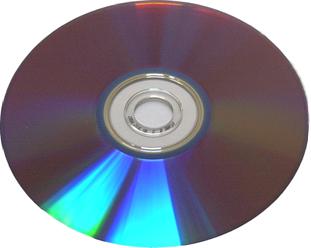

Рис. 4.1 Компакт диски
2. Принцип действия компакт-дисков
Двоичный ноль представляется как в виде углубления, так и в виде основной поверхности, а двоичная единица представляется в виде границы между ними. При кодировании одного байта информации на диске записывается 14 бит + 3 бита слияния. Базовая информационная единица – это кадр, который содержит 24 кодированных байта и 588 бит. Кадры образуют сектора и блоки, сектор содержит 3234 кодированных байта.
Поверхность диска разделена на 3 области:
1) Входная директория – область в форме кольца ближайшего к центру диска. Ширина кольца 4мм. Считывание начинается именно с входной директории где содержатся:
Ø оглавление;
Ø адреса записи;
Ø число заголовков;
Ø суммарное время записи;
Ø название диска;
2) Область данных – область, где хранятся данные.
3) Выходная директория. Она содержит метку конца диска.
Рис.4.2 Рабочая поверхность DVD-диска
3. Основные характеристики приводов CD-ROM
Ø скорость передачи данных – максимальная скорость, с которой данные пересылаются от носителя в ОП компьютера. Непосредственно со скоростью передачи связан параметр как скорость вращения диска
Ø качество считывания. Оно характеризуется коэффициентом ошибок, представляет собой оценку вероятности искажения информационного бита при его считывании. Данный параметр отражает способность корректировать ошибки чтения записи, когда считываются данные с загруженного или поцарапанного участка диска, то регистрируются группы ошибочных битов. Если ошибку не удалось устранить за счет избыточного помехоустойчивого кода, то скорость считывания понижается и происходит многократный процесс чтения. Если механизм коррекции ошибок не в состоянии устранить сбой, то на мониторе появляется сообщение «сектор не найден». В случае устранения сбоя привод переключается на максимальную скорость считывания данных
Ø среднее время доступа – время, которое требуется приводу для нахождения на носителе нужных данных.
Ø объем буферной памяти – емкость оперативного запоминающего устройства, используемого для повышения скорости доступа к данным записанных на носителе. Кроме объема буферной памяти, на производительность накопителя оказывает влияние «Тип буфера накопителя», их различают 3 типа:
а) статический буфер – принимает и накапливает все блоки данных поступающих от устройства, пока их не потребует процессор ПК;
б) динамический – накапливает не только те блоки данных, которые предположительно могут быть затребованы повторно;
в) буфер с опережающим чтением – учитывает характер передаваемых данных, что позволяет подготовить нужные данные заблаговременно.
Ø средняя наработка на отказ – среднее время безотказной работы привода, определяет надежность накопителя как технического устройства.
Ø параметры аудио-тракта:
а) полоса воспроизводимых частот;
б) динамический диапазон;
в) отношение сигнал/шум;
г) коэффициент нелинейных искажений;
д) сопротивление на выходе;
е) ЭДС сигналов на выходе.
Ø тип интерфейса
Ø перечень поддерживаемых форматов.
4. Эксплуатационные характеристики компакт-дисков
Минимальная и максимальная температура при использования компакт-дисков допускается от -5 до 55°С. Влажность 10-90%.
5. Правила эксплуатации компакт-дисков
Компакт диски хранить нежно только в специальных коробочках или конвертах. Компакт-диски нельзя: подписывать твёрдыми пишущими средствами, подписывать только специальными фломастерами или маркерами; оставлять на прямых солнечных лучах; мыть и касаться поверхности записанного слоя.
