1. Основными компонентами мыши являются:
Ø корпус;
Ø датчик перемещения мыши;
Ø несколько кнопок;
Ø кабель для соединения мыши с компьютеру;
Ø разъем для подключения к компьютеру.

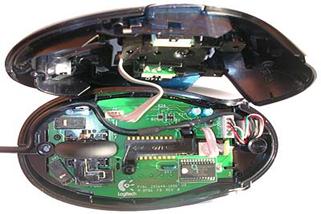

Рис.7.1 Манипулятор
2. Принцип действия мыши
Корпус мыши выполняется из пластмассы, и в нем практически нет движущихся компонентов. В верхней части корпуса, под пальцами, располагаются кнопки. На нижней стороне мыши находится отверстие, которое открывается поворотом пластмассовой шайбы. При снятии этой шайбы будет круглый шарик диаметром около 1,5-2см. Обычно шарик изготовлен из металла с прорезиненным слоем. Если удалить шарик, то можно увидеть два или три маленьких валика, которые контактировали с шариком. Обычно только один из валиков служит для управления шариком, два других валика регистрируют механические передвижения мыши. Эти пластмассовые валики на конце осей связаны с диском, имеющим растровые отверстия. Ось вращения одного из валиков вертикальна, а другого горизонтальна. На этих осях установлены диски с растровыми отверстиями, которые вращаются между пластмассовыми цоколями. На первом цоколе находится источник света, а на другом - фоточувствительный элемент (фотодиод, фоторезистор или фототранзистор). Этот фотосенсор безукоризненно определяет, где находится источник света: перед отверстием или за пластмассовой перегороди диска. Поскольку таких растровых дисков два, то порядок освещения фоточувствительных элементов определяет направление перемещения мыши, а частота приходящих импульсов - скорость.
Оптическая мышь работает по принципам, схожим с работой оптико-механической мыши, только перемещение мыши регистрируется не механическими валиками, а оптическим лучом. Этот луч после отражения поступает в мышь и анализируется электроникой (см. рис. 7.3), которая в зависимости от типа полученного сигнала определяет направление движения мыши, основываясь либо на углах падения света, либо на специальной подсветке. Преимущество такой мыши - достоверность и надежность. Уменьшение количества механических узлов приводит к увеличению ее срока службы.
Инфракрасная мышь. Рядом или на компьютере установлен приемник инфракрасного излучения, который подсоединяется с ПК. Движение мыши регистрируется при помощи уже известной механики и преобразуется в инфракрасный сигнал, который затем передается на приемник. Преимущество свободного передвижения несколько снижается имеющимся при этом недостатком. Для безупречной передачи инфракрасного сигнала всегда должен быть установлен "зрительный" контакт между приемником и передатчиком. Нельзя загораживать излучатель такой мыши книгами, теплопоглощающими или другими материалами, так как при малой мощности сигнала мышь будет не в состоянии передать сигнал на ПК. Инфракрасные мыши оборудуются аккумулятором или обычной батарейкой.
Радиомышь. В ней передача информации осуществляется посредством радиосигнала. При этом необходимость в зрительном контакте между приемником и передатчиком отпадает.
Рис. 7.2 Устройство лазерной мыши
Рис. 7.3 Работа современной мыши
3. Устройство манипуляторов других типов Трекбол (Trackball) можно сравнить с мышью, которая лежит на спине шарообразным брюшком вверх (см.рис.7.4). Принцип действия трекбола такой же, как и мыши. Обычно трекбол использует оптико-механический принцип регистрации положения шарика. Также идентичен и способ передачи данных. Существуют два основных отличия трекбола от мыши: трекбол обладает стабильностью (неподвижностью) за счет тяжелого корпуса; площадка для движения, необходимая мыши, трекболу не нужна. Позиция курсора рассчитывается исключительно по вращению шарика.
Трекпойнт (Track Point) - координатное устройство, представляющее собой миниатюрный джойстик с шершавой вершиной диаметром 5-8 мм. Трекпойнт представляет собой резиновый выступ между клавишами , и <В> (см.рис.7.5). Две кнопки под клавишей пробела соответствует левой и правой кнопкам мыши. Чтобы на них нажать, не надо снимать руки с клавиатуры. Еще одно достоинство Трекпойнт состоит в том, что его можно использовать вместе с мышью, обеспечив двойное управление указателем.
Глидепойнт (Glidepoint) - это устройство указания, представляющее собой плоский квадратный планшет, который реагирует на положение пальца в зависимости от емкости от человеческого тела. Это устройство работает по тому же принципу, что и емкостные датчики. Glidepoint размещается не между клавишами, а под клавишей пробела и измеряет давление, оказываемое большим или другим пальцем на планшет. Датчик под планшетом преобразует движение пальца в движение указателя на экране.
Тачпад (Touchpad) представляет собой чувствительную контактную площадку (см.рис.7.5), движение пальца по которой вызывает перемещение курсора. В подавляющем большинстве современных ноутбуков применяется именно это указательное устройство, имеющее не самое высокое разрешение, но обладающее самой высокой надежностью из-за отсутствия движущихся частей.
Джойстик (см.рис.7.6) представляет собой специальное устройство ввода с помощью, которого можно перемещать объекты на экране. Джойстики бывают: цифровые и аналоговые. Цифровые джойстики, как правило, применяются в игровых приставках и игровых компьютерах. Для PC в качестве устройства ввода (управления) в основном применяются аналоговые джойстики. Цифровой джойстик оснащен 9-контактным разъемом (гнездо), аналоговый джойстик можно узнать по 15-контактному 2-рядному разъему (вилка), который подключается к игровому порту. Использование цифрового джойстика требует установки в компьютер специальной карты или применения переходника с 9-контактного на 15-контактный разъем. Аналоговый джойстик имеет существенное преимущество перед цифровым. Цифровой джойстик реагирует, в основном, на положение управляющей ручки (влево, вправо, вверх, вниз) и статус кнопки "огонь". Аналоговые джойстики регистрируют минимальные движения ручки управления, что, разумеется, обеспечивает более точное управление.
